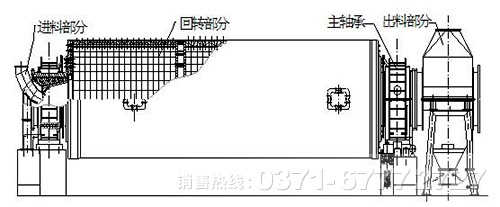

球磨機主要有四個部分組成，分別是進料部、出料部、傳動部、回轉部。了解球磨機的內部結構及各部分包括哪些部件，可以對球磨機有更深層次的認識，在實際生產中也更有利于球磨機操作，下面對球磨機的四個部分進行介紹。

1、進料部

進料部的作用是導入物料。由進料器、端蓋、螺栓、扇形襯板等組成。進料器和端蓋要求注意其強度、精度、同軸度、垂直度、粗糙度等。螺栓可采用高強度螺栓。

2、出料部

出料部負責研磨后物料的排出工作，并支撐磨機筒體，固定大齒輪和對回轉部軸向固定。由端蓋、格子襯板、軸頸內套、螺栓等組成。

3、傳動部

傳動部由減速機、小傳動齒輪、電機、電控、傳動軸、聯軸節等組成。筒體通過齒輪傳動裝置由電動機經過聯軸節帶動回轉，傳動齒輪安裝在傳動軸上，傳動軸支承在軸承座中的兩個雙列調心滾動軸承上。齒輪用防塵罩罩上。

4、回轉部

回轉部主要有磨機筒體、隔倉板、筒體襯板、中空軸等部分組成。中空軸采用鑄鋼件，筒體襯板可以保護筒體，使筒體免受研磨體和物料的直接沖擊和摩擦，可以更換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。
